多基站系统构成:
本系统以一个8信道中心A基站,一个4信道B基站,一个3信道C基站,一个2信道移动应急通信指挥车D基站构成。
中心基站与2个分基站的联网语音及数据链路利用已有的数据专网,在三个地方给各自基站提供一个以太网接口,并分配相应的IP地址。移动应急指挥车使用指挥车原有的卫星移动站提供的以太网接口与中心基站连接,或使用Motorola的Canopy无线宽带接入系统就近接入一个宽带接入点。
考虑到漫游通话的话务量不是很大,按每个基站2-3个语音通道考虑,每路语音在未经压缩的情况下占用的带宽是64Kbps,所以,在考虑一定冗余的情况下,每个漫游链路占用200-300Kbps的带宽来满足联网的使用。对于原有的数据专网,其内部带宽达到100Mbps,基站联网所需占用的带宽是微乎其微的,链路的带宽是有保证的。
漫游联网的链路在成本上由于使用原来已有的数据专网,所以几乎没有使用成本的考虑。在使用的可靠性上,由于互联网的路由特点,不会由于某一链路中断而影响联网的中断。

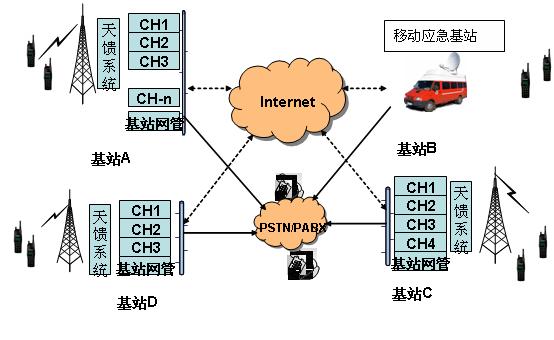

多基站联网系统构成
基站A,B,C分别覆盖各自的区域,组成一个自动漫游的多基站调度系统。当在没有覆盖的区域出现险情时,可以出动移动指挥车到现场,利用指挥车上的移动基站覆盖所需要覆盖的地区,链路使用卫星或Motorola公司的Canopy宽带接入设备;使中心和临时出现险情的现场快速组成一套应急移动指挥通讯系统。
|
